1 Ümumi
1.1 Obyektin əməliyyat-taktiki xüsusiyyətləri
Binanın struktur və planlaşdırma həlləri: planda ölçülər; hündürlük; mərtəbələrin sayı; binanın tərkibi; tikinti konstruksiyalarının materialı və onların yanğına davamlılığı; yanğın maneələrinin, tikinti konstruksiyalarında açılışların mövcudluğu və növü, onların ölçüləri; xilasetmə yollarının, tüstüdən mühafizə, istilik, işıqlandırma və havalandırma sistemlərinin xüsusiyyətlərini; ventilyasiya sistemlərinin və elektrik gərginliyinin kəsilmə nöqtələri, binanın yanğına davamlılıq dərəcəsi.
İstehsal texnologiyası: texnoloji prosesin mahiyyəti və onun yanğın təhlükəsi; yanğın yükünün növü və onun dəyəri; istifadə olunan maddələrin və materialların yanğın təhlükəsi; ən çox yanğın təhlükəsi olan yerlər; partlayış və yanğın təhlükəsi üçün bina və binaların kateqoriyası.
Yanğınsöndürmə su təchizatının xüsusiyyətləri
Xarici yanğınsöndürmə su təchizatı: daxili su təchizatı diametri; daxili yanğın hidrantlarının sayı və onların yeri; yanğın zamanı eyni vaxtda istifadə edilə bilən yanğın hidrantlarının sayı; su təzyiqini artırmaq imkanı; xarici yanğınsöndürmə su təchizatı şəbəkəsinin növü və diametri, onun təzyiqi və su sərfi; şəbəkədə təzyiqin artırılması yolları; yanğın hidrantlarından və digər su mənbələrindən binaya qədər olan məsafə.
Daxili yanğınsöndürmə su təchizatı: Mərtəbələrdəki fərdi kompüterlərin sayı; yer; PC-dən istehlak.
Ümumi məlumat: rabitə və siqnalizasiya, stasionar söndürmə vasitələri. Yanğınsöndürmə vasitələri və onların çatdırılmasının standart dərəcələri. Yanğınsöndürmə bölmələrinin yanğınlar üzrə gediş cədvəlindən çıxarış.
1.2 İlk RTP üçün prosedur
Bu müəyyən edir:
Birinci bölmə tərəfindən gövdələrin daxil olması zamanı yanğının hesablanmış sahəsinin uyğunluğu, tapşırıqda göstərilən ərazinin ölçüsü (RTP-1-dən TsUSS-ə köçürülür). Bunun üçün yanğının sərbəst inkişafı zamanı yanma cəbhəsinin qət etdiyi məsafəni () düsturla müəyyən etmək tələb olunur.
,
Yanmanın xətti yayılma sürəti haradadır, m / dəq :
min
;
min
.
Yanmanın baş vermə yerini və yanma cəbhəsinin qət etdiyi məsafənin dəyərini bilməklə, yanğının inkişaf formasını və onun sahəsini müəyyən etmək;
Hərbi əməliyyatların aparılmasının həlledici istiqamətinin müəyyən edilməsinin düzgünlüyü. Həlledici istiqaməti müəyyən edərək, BUPO - 95-in tələblərinə uyğun olaraq, onu birinci RTP tərəfindən qəbul edilmiş qüvvə və vasitələrin tətbiqi istiqaməti ilə müqayisə etmək və lazım olduqda qərarı hesablama ilə təsdiqləmək lazımdır;
Yanğının lokallaşdırılması üçün söndürmə vasitələrinin tələb olunan istehlakı.
Düsturla müəyyən edilir
Birinci bölmə tərəfindən gövdələrin tətbiqi zamanı söndürmə sahəsi haradadır,.
- yanğınsöndürmə vasitələrinin təchizatının tələb olunan (standart) intensivliyi, (Əlavə 7).
Söndürmə sahəsi düsturlarla müəyyən edilir:
Harada n- yanmanın yayılması yolları boyunca çəlləklərin tətbiqi istiqamətlərinin sayı;
a- yanmanın yayılmasının ön hissəsinin eni, m ;
- söndürmə dərinliyi (əl barelləri üçün 5-ə bərabər alınır m, monitorlar üçün - 10 m);
dairəvi, yarımdairəvi və bucaqlı yanğınlar üçün
,
Harada k- yanğının formasını nəzərə alan əmsal (odun dairəvi forması üçün). k= 1, yarımdairəvi - k= 0,5, bucaq - k = 0,25);
R- birinci bölmə tərəfindən gövdələrin daxil olması zamanı yanğın sahəsinin radiusu, m;
- söndürmə vasitəsinin verilmədiyi yanğın sahəsinin radiusu, m;
Maddi dəyərlərin saxlandığı bir binada yanğın baş verdikdə, tələb olunan istehlak düsturla müəyyən edilir:
,
- yanğının yayılmasını məhdudlaşdırmaq üçün tələb olunan gövdələrin sayı;
m- yanan rəflər arasında keçidlərin sayı;
n- barellərin tətbiqi üçün istiqamətlərin sayı;
A- yanan və bitişik yanmayan rəflər arasında keçidlərin sayı;
q- magistraldan axın sürəti, l / s.
Yanğının yayılmasını məhdudlaşdırmaq üçün yanğınsöndürmə vasitəsinin tələb olunan istehlakını təyin etdikdən sonra tələbə yanğınsöndürmə vasitəsinin təchizatında birinci bölmənin taktiki imkanlarını təhlil etməlidir. Birinci bölmə tərəfindən verilə bilən yanğınsöndürmə vasitəsinin sərfi yanğındakı vəziyyət, şəxsi heyətin sayı və yanğınsöndürmə vasitələrinin mövcudluğu, habelə döyüş əməliyyatlarının növü (kəşfiyyat, insanların xilas edilməsi və s.);
Verilən əmr və əmrlərin düzgünlüyünə və tamlığına;
Yanğınsöndürmə vasitələrinin təchizatı sxemlərinin optimallığı;
Yanğınsöndürmə vasitələrinin və onların təchizatı üçün çəlləklərin növünün seçilməsinin düzgünlüyü;
Birinci bölmənin taktiki imkanlarından istifadənin tamlığı; ilk gələn bölmələr tərəfindən yanğının lokallaşdırılması imkanı; ilk gələn bölmələr tərəfindən yanğını söndürmək imkanı.
1 saylı çağırış üzrə gələn bölmələr yanğını lokallaşdıra bilmirsə, o zaman artan çağırış nömrəsi ilə qüvvə və vasitələrin yeridilməsi zamanı vəziyyəti müəyyən etmək lazımdır.
Birinci RTP-nin qərarları səhv hesab olunduqda, qüvvə və vasitələrin bölgüsü təqdim edilməklə və müvafiq əmr və sərəncamların bəyanatı ilə yeni konkret həll təklif edilməlidir;
Kəşfiyyatın tamlığı;
Su mənbələrindən düzgün istifadə;
Qüvvələr və vasitələrin çağırış sayının təyin edilməsinin düzgünlüyü.
2 Xüsusi hissə
2.1 Mümkün vəziyyətin proqnozlaşdırılması və yanğının inkişafını məhdudlaşdıran qüvvə və vasitələrin hesablanması
Yanğın zamanı mümkün əməliyyat-taktiki vəziyyətin proqnozlaşdırılması və yanğının inkişafı və söndürülməsi üçün parametrlərin hesablanması məlum düsturlara və asılılıqlara uyğun olaraq lokalizasiya şərtləri yerinə yetirilənə qədər aparılır. Yanğın zamanı mümkün əməliyyat-taktiki vəziyyəti proqnozlaşdırmaq və qiymətləndirmək üçün aşağıdakıları müəyyən etmək lazımdır: yanğın sahəsi, söndürmə sahəsi, yanan və ona bitişik binaların tüstülənmə dərəcəsi, dağılma ehtimalı. dəstəkləyici tikinti konstruksiyaları, yanğınsöndürmə vasitələrinin tələb olunan istehlakı, yanğının yayılmasını məhdudlaşdırmaq üçün magistralların, personalın və yanğınsöndürmə vasitələrinin sayı, yanğınsöndürmə vasitələri ilə təminat, yanğınsöndürmə su təchizatı imkanları.
Artan zəng nömrəsi 2 üçün problem aşağıdakı ardıcıllıqla həll olunur.
Artırılmış çağırış nömrəsi 2-ə gələn sonuncu bölmənin gövdələri daxil etdiyi zaman yanan cəbhənin qət etdiyi məsafə düsturla müəyyən edilir.
,
Harada
- gövdələrin birinci bölmə tərəfindən təqdim edildiyi andan 2 nömrəli artan çağırışa gələn son bölmə tərəfindən gövdələrin təqdim edildiyi ana qədər yanğının inkişaf vaxtı, dəq:
- 2 nömrəli artan çağırışda yanğına gələn son bölmə tərəfindən gövdələrin daxil olmasına qədər yanğının inkişaf vaxtı, dəq:
- yanğının baş verdiyi andan bu barədə 2 saylı çağırış üzrə yanğın yerinə sonuncu gələn bölməyə məlumat verilməsi anına qədər olan vaxt, dəq;
2 saylı uyğun olaraq sonuncu gələn yanğınsöndürmə briqadasının yanğınını izləmək vaxtı, dəq;
2 saylı çağırış üzrə yanğın yerinə gələn sonuncu yanğınsöndürmə briqadasının döyüş yerinin vaxtı, dəq.
Yanğının mümkün inkişafı zamanı yanma cəbhəsinin qət etdiyi məsafəni bilməklə və yanma yeri, yanğının forması və onun sahəsi müəyyən edilir. Nəzərə almaq lazımdır ki, bu vaxta qədər yanğın sahəsinin forması dəyişə bilər.
Yanğın sahəsi düsturlarla müəyyən edilir:
Düzbucaqlı yanğın inkişafı üçün
Yanğın inkişafının dairəvi, yarımdairəvi və açısal formaları üçün
Yanan zaman bitişik otaqlara yayılır
Harada
- yanğın sahəsi, müvafiq olaraq, birinci, ikinci və digər otaqlarda - yanğın sahəsinin forması və onun dəyəri hər otaqda yanma cəbhəsinin qət etdiyi məsafədən asılı olaraq müəyyən edilir.
2.2 Yanğının söndürülməsi üçün qüvvələrin hesablanması
Yanğının söndürülməsi üçün qüvvə və vasitələrin hesablanması metodologiyası:
Söndürmə sahəsini müəyyənləşdirin.
S t = S t (emalatxana) + S t (dam)
Söndürmə üçün tələb olunan su istehlakını təyin edin.
Q tr (mağaza) t = S t (mağaza) * J tr
Q tr (dam) t = S t (dam) * J tr
Söndürüləcək gövdələrin sayını təyin edirəm.
N st (mağaza) t = Q tr (mağaza) / q st
N st (dam) t = Q tr (dam) / q st
Söndürmə üçün gövdələri qidalandırmaq üçün tələb olunan bölmələrin sayını müəyyənləşdirin
N dt t = N st t / n st dt
n Art dep - bir budaqla qidalana bilən gövdələrin sayı.
Qoruma üçün tələb olunan su istehlakını təyin edin.
Yanğının baş verdiyi səviyyədən obyektin səviyyələrindən yuxarı və aşağı mühafizə üçün tələb olunan su sərfi düsturla hesablanır:
Q qorunması tr. = S prote, [l / s].
burada: S prote - qorunan ərazinin sahəsi, [m 2];
- mühafizə üçün yanğınsöndürmə vasitələrinin təchizatının tələb olunan intensivliyi.
Əgər normativ sənədlərdə və arayış ədəbiyyatında obyektlərin mühafizəsi üçün yanğınsöndürmə vasitələrinin təchizatının intensivliyi barədə məlumat yoxdursa, məsələn, binalarda yanğın baş verdikdə, vəziyyətin taktiki şərtlərinə və həyata keçirilməsinə uyğun olaraq müəyyən edilir. Obyektin əməliyyat-taktiki xüsusiyyətlərinə əsasən yanğının söndürülməsi üzrə döyüş hərəkətləri və ya yanğının söndürülməsi üçün tələb olunan tədarük intensivliyi ilə müqayisədə 4 dəfə azaldılır və düsturla müəyyən edilir:
0.25 I tr. , [l / (s * m 2)]
Biz döyüş əməliyyatlarının aparılması üçün lazım olan şəxsi heyətin sayını müəyyənləşdiririk.
N l / s = N t RS-70 (mağaza) * 3 + N RSK-50 mühafizəsi * 1 + N t RS-70 (dam) * 2 + N raz * 1 + N PB * 1 = 3 * 3 + 1 * 1 + 3 * 2 + 4 * 1 + 3 * 1 = 23
N t RS-70 (mağaza) - mağazada yanğının söndürülməsi üçün verilən RS-70 çəlləklərinin sayı
N RSK-50 zash - qorunmaq üçün təqdim edilən barellərin sayı
N t RS-70 (dam) - damın söndürülməsi üçün verilən RS-70 gövdələrinin sayı
N div - filialların sayı
N PB - təhlükəsizlik postlarının sayı
Yanğın sahəsində, söndürmə sahəsində, vaxtında söndürmə vasitəsinin tələb olunan və faktiki istehlakında dəyişikliklərin birləşdirilmiş qrafikinin qurulması

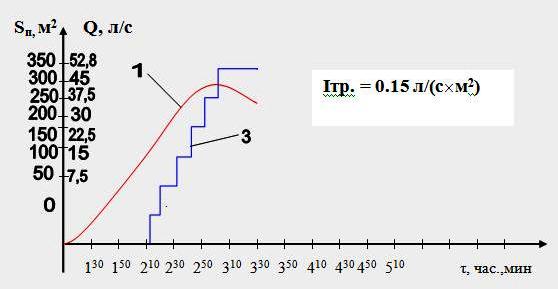

Yanğının inkişafı və söndürülməsi üçün birləşmiş cədvəlin müəyyən qaydalara uyğun aparılması tövsiyə olunur:
1. Ordinat oxu (şaquli ox) qurulur:
solda - yanğın sahəsi m 2;
sağda - l / s-də yanğınsöndürmə vasitələrinin istehlakı.
2. Absis oxu (üfüqi ox) boyunca söndürmə vaxtından asılı olaraq astronomik vaxt saatlarla (və ya dəqiqələrlə) çəkilir.
3. Söndürmə vasitəsinin tələb olunan sərfi, "Birinci RTP ilə mümkün yanğının söndürülməsinin təşkili" cədvəlindən bu anda götürülmüş yanğın sahəsinin ölçüsünü, verilmiş obyekt üçün tələb olunan intensivliyə vurmaqla müəyyən edilir. Əgər söndürmə sahəsinə yanğınsöndürmə vasitəsi verilmişdirsə, o zaman onun dəyərini müəyyən etmək və söndürmə sahəsinə verildikdə söndürmə sahəsinin və tələb olunan axın sürətinin xəttini çəkmək lazımdır.
4. Müəyyən vaxtda söndürmə vasitəsinin faktiki sərfi “Mümkün yanğının birinci RTP ilə söndürülməsinin təşkili” cədvəlinə uyğun olaraq götürülür.
Qarışıq cədvəl tərtib edilərkən, müxtəlif müddətlər üçün yanğınsöndürmə vasitələrinin təchizatı üçün tələb olunan və faktiki xərclər qüvvələr və resursların hesablanmasından və "Binada yanğının inkişafı və söndürülməsi" cədvəlindən götürülür. (səh. 221 RTP)
Yanğın sahəsinin dəyişmə qrafiki (sahə, perimetr və söndürmə cəbhəsi)
yanğınsöndürən maddənin tələb olunan sərfiyyatında dəyişikliklərin qrafikindən ayrıca göstərmək yersizdir. Qrafiklər birləşdirilməlidir, çünki bu hallarda yanğın parametrindəki dəyişiklik söndürmə vasitəsinin tələb olunan istehlakının dəyişməsi ilə eyni dərəcədə uyğunlaşdırılır. Bütün qrafiklər bərk xətlərlə yerinə yetirilir və yanğınsöndürən maddənin faktiki istehlakının qrafiki pilləlidir.
Birləşdirilmiş cədvəl absis oxundakı cədvəllə (vaxt) üst-üstə düşən universal döyüş hərəkətləri cədvəli ilə birlikdə yerinə yetirilməlidir. Bu cədvəl BUPO və SRTP-də qəbul edilmiş konvensiyalardan istifadə edərək yanğınsöndürmə planının taktiki konsepsiyasını göstərir.

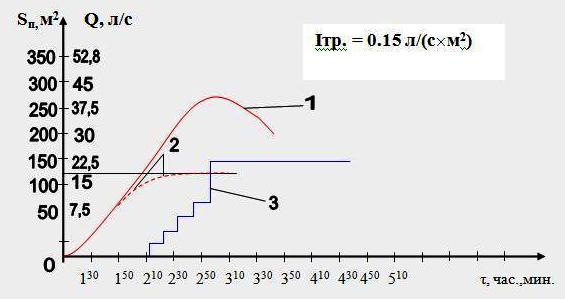

a) yanğın sahəsinə görə
2. - söndürmə sahəsinin ölçüsü və yanğınsöndürmə vasitəsinin söndürmə sahəsi üzərindən qidalanması zamanı onun tələb olunan sərfi; düzbucaqlı yanğın üçün - möhkəm bir xətt; dairəvi (və ya sektoral) yanğın sahəsi ilə - nöqtəli xətt;
1 - yanğın sahəsi.
2 - söndürmə sahəsi.
3 - söndürmə vasitəsinin faktiki istehlakı.
b) yanğının söndürülməsi sahəsinə görə
2.3 Hərbi əməliyyatların aparılmasında qüvvə və vasitələrin komandanlığının və nəzarətinin təşkili
Yanğın zamanı yanğından mühafizə bölmələrinin qüvvə və vasitələrinin idarə edilməsinə və ona qoşulmuş qüvvələrə döyüş əməliyyatlarının uğurla aparılması məqsədilə həyata keçirilən RTP və operativ qərargahın fəaliyyəti daxildir. Bu, yanğın zamanı əməliyyat-taktiki vəziyyəti proqnozlaşdırmaq və qiymətləndirmək, döyüş əməliyyatlarının aparılması barədə qərar qəbul etmək, taktiki söndürmə planını hazırlamaq, bölmələr üçün döyüş tapşırıqlarını təyin etmək və onların qarşılıqlı fəaliyyətini təşkil etmək, verilmiş tapşırıqların yerinə yetirilməsinə nəzarət etmək, şəhərlə qarşılıqlı əlaqəni təşkil etmək deməkdir. xidmətlər və digər əlavə qüvvələr ...
Döyüş əməliyyatlarının aparılması ilə bağlı qərarın qəbul edilməsi yanğında vəziyyətin qiymətləndirilməsi əsasında həyata keçirilir. Eyni zamanda, yanğının lokallaşdırılması üçün lazımi sayda qüvvə və vasitələrin müəyyən edilir, döyüş əməliyyatlarının aparılmasının həlledici istiqaməti müəyyən edilir, operativ qərargahın və döyüş sahələrinin təşkili zərurəti barədə qərar qəbul edilir. yanğınsöndürmə vasitəsi, onun tədarükü üsulu və üsulları, qüvvələrin və vasitələrin uyğunlaşdırılması, onların qarşılıqlı əlaqəsi, əlaqəsi və s.
İş aşağıdakı məsələləri əhatə etməlidir:
Yanğın zamanı rəhbərliyin dəyişdirilməsi qaydası;
Obyektdə yanğın zamanı kəşfiyyatın təşkili;
Hərbi əməliyyatların həlledici istiqamətinin müəyyən edilməsi;
Yanğın zamanı operativ qərargahın təşkili zərurətinin əsaslandırılması və onun tərkibi;
Operativ qərargah üçün konkret tapşırıqların müəyyən edilməsi (qərargah rəisi (ŞƏH), maddi-texniki təminat şöbəsinin rəisi (NT), şəhər və obyekt xidmətlərinin nümayəndələri);
Döyüş sahələrinin təşkili zərurətinin əsaslandırılması və onların sayı;
Hər bir şöbə üçün konkret tapşırıqların qoyulması və onlara lazım olan qüvvə və resursların miqdarının müəyyən edilməsi;
GDZS bölmələrinin işinin təşkili, əgər yanğının söndürülməsi zamanı onlardan istifadə etmək lazımdırsa;
Xarici havanın temperaturu 10 və daha aşağı olduqda döyüş əməliyyatlarının təşkili;
Yanğın sahəsinin, söndürmə sahəsinin, söndürmə vasitəsinin tələb olunan və faktiki istehlakının vaxtında dəyişdirilməsi üçün birgə cədvəlin qurulması;
Obyektdə yanğını söndürərkən təhlükəsizlik tədbirləri.
Hər bir qərar əsaslandırılmalı və ya normativ sənədlərlə, yanğın-texniki ədəbiyyata istinadlarla təsdiqlənməlidir. Tələbələr tərəfindən qəbul edilmiş qərarlar cədvəllər şəklində tərtib edilir (BUPO-95-ə 2,3,4-cü əlavələr).
Döyüş əməliyyatlarının həlledici istiqaməti müxtəlif dövrlər üçün müəyyən edilir: RTP-nin hər biri üçün, DSPT-nin gəlişi zamanı, artan çağırış nömrəsinə gələn bölmələr tərəfindən barellərin təqdim edilməsi zamanı, yanğının lokalizasiya vaxtı.
Qüvvələr və vasitələrin təşkili üsulları yanğında mövcud olan xüsusi vəziyyətə əsasən seçilir. Eyni zamanda, atəş sahəsi, döyüş əməliyyatlarının həlledici istiqaməti, qüvvə və vasitələrin sayı, su mənbələrinin uzaqlığı, binanın planı, tüstülənmə dərəcəsi və s. artan çağırış nömrəsinə gələn bölmələri su mənbələrinə yerləşdirərkən, yanğınsöndürmə texnikasının taktiki imkanlarından optimal istifadə etmək və vaxtı azaltmaq üçün onları birinci bölmələrin yanğınsöndürən maşınlarına qoşmaq imkanını nəzərə almaq lazımdır. barellərin tətbiqi üçün. Gələn qüvvələr və vasitələrin döyüş yerləşdirmə sxemləri optimal olmalıdır. Su təchizatı və ya onun vurulması təşkil edilərkən su təchizatı sxemləri və onların hesablanması təmin edilməlidir.
Xüsusi yanğınsöndürən maşın və avadanlıqlardan istifadə edərkən onların taktiki və texniki xüsusiyyətlərini nəzərə almaq lazımdır. Yanğında rabitə və işıqlandırmanın təşkilinin təsviri diaqramlarla təsvir edilməlidir.
3 Nəticələr
Vəziyyətin təhlili və hesablamaların nəticələrinə əsasən yanğınsöndürmə briqadasının obyektdə yanğınları söndürmək imkanları və yanğınsöndürmənin səmərəliliyini artıra biləcək tədbirlər haqqında nəticələr çıxarılır.

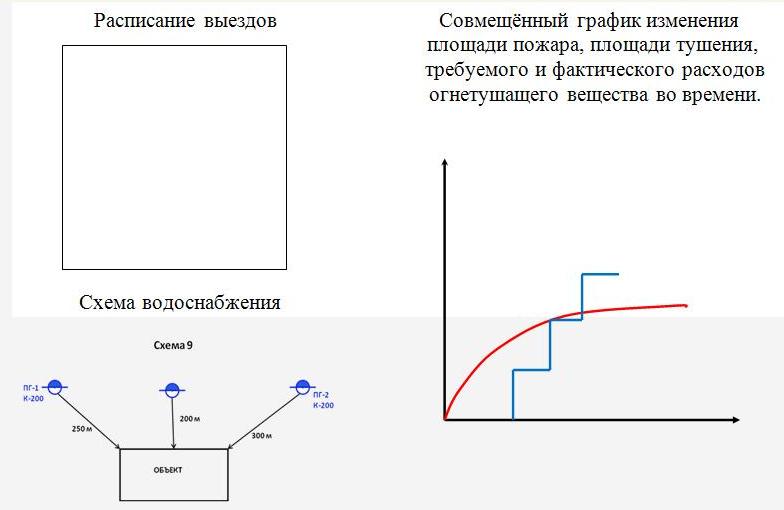

4 Qrafik hissə
Qrafik hissə A1 vərəqində miqyasda yerinə yetirilir və aşağıdakıları əhatə edir:

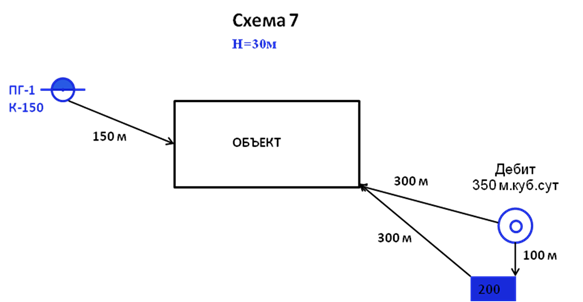

Tələb olunan ölçüləri, giriş yollarını, su mənbələrinin sxemlərini göstərən obyektin planı;

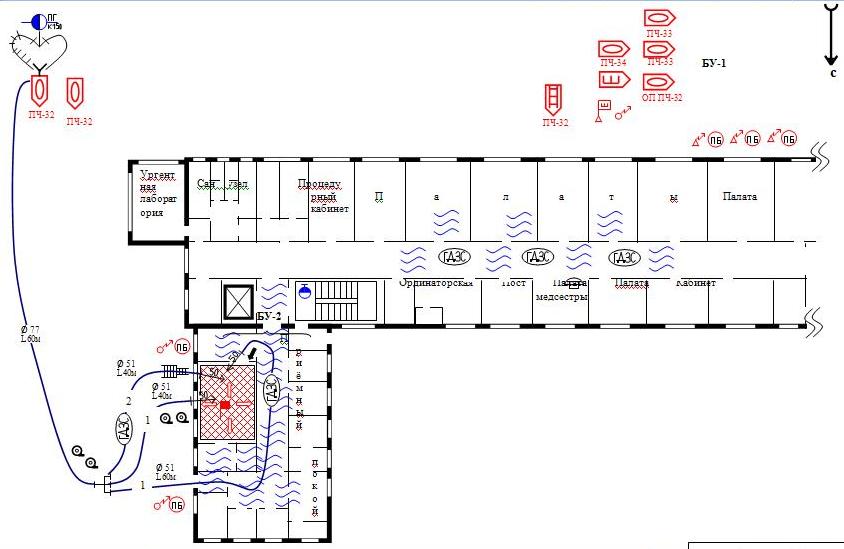

Döyüş hərəkətlərinin həlledici istiqamətini, atəşin, döyüş sahəsini göstərən sxem, sistem və avadanlıqların yerləşdirilməsi (rənglərdə, çağırış nömrələrinə uyğun olaraq: 1-ci nömrə - göy; 2-ci nömrə - yaşıl; digər gələn bölmələr - qara) ərazilər, yanğınsöndürmə qərargahının yeri, nəzarət-buraxılış məntəqəsi və mühafizə postu, yanğının lokallaşdırılması zamanı avadanlıq ehtiyatı, rabitə və işıqlandırma sxemləri, tüstü zonasının sərhədləri. Diaqramdakı yanğın sahəsi yanğın yerinin təyin edilməsi və ərazinin ölçüsünü göstərməklə qırmızı rəngə boyanmışdır. Ərazinin sərhədləri iki vaxtda göstərilir: ilk gələn bölmələr tərəfindən gövdələrin daxil edilməsi və yanğının lokallaşdırılması. Bu vəziyyətdə, hər bir zaman intervalının sahəsi müxtəlif tezliklərin bir şəbəkəsi ilə çəkilir. Yanma digər mərtəbələrə yayılıbsa və bir mərtəbədə qüvvələrin və vasitələrin paylanmasını göstərmək çətindirsə, izahlı diaqramlar çəkilir;
Döyüş yerləşdirmə diaqramlarında əsas xətlərin qollarının diametrlərini, onlarda qolların sayını və yanğınsöndürən maşınların başındakı və ara nasosların başlıqlarını göstərmək lazımdır;
Yanğın sahəsindəki dəyişikliklərin, söndürmə sahəsindəki, vaxtında söndürmə vasitəsinin tələb olunan və faktiki istehlakının birləşdirilmiş qrafiki;
İnkişaf və yanğınsöndürmə parametrləri haqqında xülasə məlumatları (Cədvəl 2).
Qrafik hissəni yerinə yetirərkən ESKD-nin tələblərinə əməl edilməli, simvollar sənədlərə uyğun olmalıdır (1, 3, 4).
Yanğının inkişafı və söndürülməsi parametrlərinin xülasəsi
